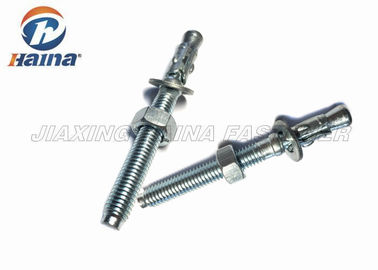

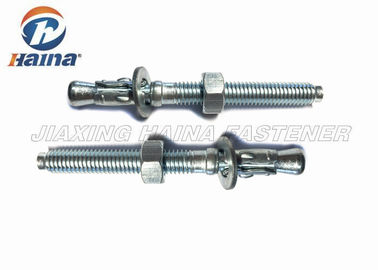

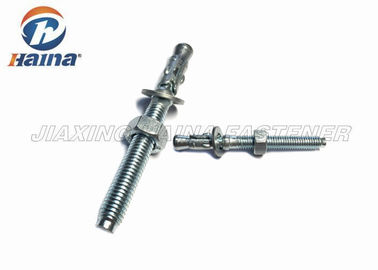

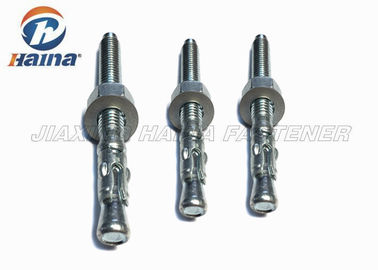

Boulon d'anchrage galvanisé d'expansion norme de l'OIN pour du béton 3 /4 «

Boulon d'anchrage galvanisé d'expansion norme de l'OIN pour du béton 3 /4 «

1. Description de produit

Les ancres de cale, également connues sous le nom de boulons d'expansion et ancres d'expansion, se fixent utilisant un effet de coincement mécanique à l'extrémité de l'attache. Il y a trois styles de base des ancres de cale : fileté entièrement fileté et partiel et l'ancre grosse de cale. Suivant les indications de la figure, serrant les résultats de boulon dans une cale étant conduite contre une douille. Ceci bloque l'extrémité du boulon, et fournit la force. Beaucoup de différents fabricants fournissent une variation sur ce thème, habituellement selon l'état du béton, et le type de charge. Si une ancre mécanique échoue, elle est habituellement sous forme de retirer une cale du béton, et pour cette raison, des regards appropriés de conception à la profondeur de l'embedment et s'assure que les boulons ne sont pas espacés trop étroitement.

Une forme spécialisée du boulon d'anchrage est le boulon de roche utilisé dans des excavations de roche. Dans beaucoup de régions de monde les ancres séismiques sont un autre sujet spécialisé.

Toutes les ancres de cale sont martelées dans le trou dans le béton avec un marteau. Une fois que les fils de l'ancre de cale sont ci-dessous non plus la surface du béton ou la surface du matériel étant attaché alors l'ancre de cale est prête à être placée dans le béton. L'écrou est d'abord doigt serré et alors une clé est utilisée pour tourner l'écrou dans le sens horaire jusqu'à ce que le couple correct soit appliqué. Le couple correct dépend du diamètre de l'ancre de cale étant employée. Une fois que l'ancre de cale est serrée à la clé dynamométrique à la valeur de serrage appropriée pour le diamètre de l'ancre de cale étant employée alors l'ancre de cale est sans risque placée.

2. Spécifications

3. Application

L'ancre de cale a une agrafe qui coince entre le corps de l'ancre de cale et le mur du trou dans le béton. L'ancre de cale est placée après que son agrafe ait été placée utilisant les valeurs de serrage correctes pour le diamètre de l'ancre de cale étant employée.

La longueur minimum de l'ancre de cale à employer pour n'importe quel type d'application est déterminée en ajoutant l'épaisseur du matériel étant attaché à l'embedment minimum pour le diamètre de l'ancre de cale étant employée, plus ajouter l'espace pour l'écrou et le joint. L'espace pour l'écrou et le joint est habituellement égal à la taille du diamètre de l'ancre de cale étant installée. Par exemple, si un 5/8" ancre de cale est installé alors l'espace pour l'écrou et le joint égalerait 5/8".

4. Avantages
