Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau: | catégorie 10,9 | Système de la mesure: | Métrique |
|---|---|---|---|
| Diamètre: | M8 | Finition: | Zingué |
| Type: | Tête de bride | Détails d'emballage: | petite case + carton + palette |
| standard: | OIN, DIN, NORME ANSI, GIGAOCTET | livraison: | 25 jours |
| Taille de Diamètre-fil: | UNC | Tête: | BRIDE DE SORTILÈGE |
| Surligner: | Boulon de bride de sortilège,boulons hexagonaux en acier inoxydable |
||

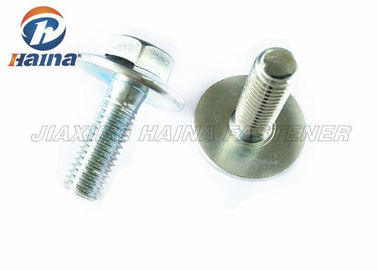

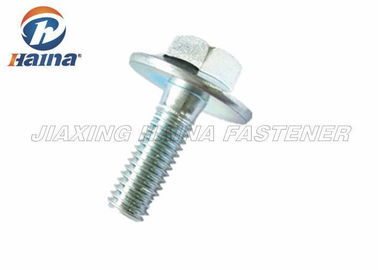

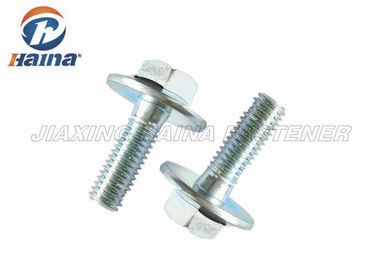

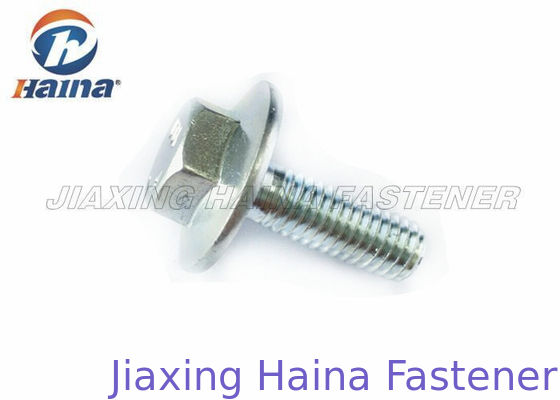

La tête galvanisée bleue de bride de la pleine de fil catégorie gauche DIN 6921Hex d'UNC 10,9 se boulonne
1. Description de produit
Le boulon de bride de sortilège est un boulon forgé en un seul morceau avec une tête de joint de sortilège. La tête de joint toujours en 2 types, bride dentelée et bride lisse, la soi-disant surface d'appui plate. Ensorcellez les boulons de bride toujours faits par l'acier d'acier au carbone et allié moyen et l'acier inoxydable.
La bride métrique de sortilège d'acier au carbone de série se boulonne généralement fourni dans la classe 8,8, la classe 10,9 et la classe 12,9 comme perDIN6921 et norme de l'OIN. La préparation de surface a pu être en oxyde noir, galvanisant, dacromate. Le sortilège d'acier inoxydable a bridé des boulons également disponibles dans SS304 et SS316, classe A2-70 et A4-80.
La série de pouce selon la norme ANSI B18.2.1 dimensionne toujours fourni dans la catégorie 5 et la catégorie 8 selon la norme de SAE en acier d'acier au carbone et allié. 18-8 le sortilège d'acier inoxydable a bridé des vis également disponibles.
La bride standard de sortilège DIN et de norme ANSI boulonne les dessins techniques, cliquent sur svp au-dessous des photos relatives.
2. Spécifications
| d | ds | s | C.C | k | b | L | |||
| Diamètre nominal | Lancement de fil | Diamètre de corps | Largeur à travers des appartements | Diamètre de bride | Taille principale | Longueur de fil | Longueurs sous la tête | ||
| (brut) | Maximum. | Minimal. | Maximum. | Minimal. | Maximum. | Maximum. | Nominal | ||
| M6 | 1 | 6 | 5,82 | 10 | 9,78 | 14,2 | 6,6 | 18 | 10-60 |
| M8 | 1,25 | 8 | 7,78 | 13 | 12,73 | 18 | 8,1 | 22 | 12-80 |
| M10 | 1,5 | 10 | 9,78 | 15 | 14,73 | 22,3 | 9,2 | 26 | 16-80 |
| M12 | 1,75 | 12 | 11,73 | 16 | 15,73 | 26,6 | 11,5 | 30 | 25-120 |
| M14 | 2 | 14 | 13,73 | 18 | 17,73 | 30,5 | 12,8 | 34 | 30-120 |
| M16 | 2 | 16 | 15,73 | 21 | 20,67 | 35 | 14,4 | 38 | 40-120 |
| M20 | 2,5 | 20 | 19,67 | 27 | 26,67 | 43 | 17,1 | 46 | 40-120 |
| (Normes fixées par OIN 898-1 – ISO internationale de normalisation, DIN 6921) | |||||||||
| Diamètre | Taille de sortilège | Diamètre de bride | Diamètre d'incidence | Épaisseur principale | Épaisseur de bride |
| F | B | B1 | H | K | |
| Nom | Maximum | Minute | Maximum | Minute | |
| 1/4" | 3/8" | 0,56 | 0,48 | 0,28 | 0,04 |
| 5/16" | 1/2 » | 0,68 | 0,6 | 0,32 | 0,05 |
| 3/8" | 9/16" | 0,81 | 0,73 | 0,39 | 0,06 |
| 7/16" | 5/8" | 0,93 | 0,85 | 0,46 | 0,07 |
| 1/2 » | 3/4" | 1,07 | 0,98 | 0,51 | 0,08 |
| 9/16" | 13/16 | 1,19 | 1,1 | 0,57 | 0,09 |
| 5/8" | 15/16 | 1,33 | 1,23 | 0,62 | 0,1 |
| 3/4" | 1 1/8 | 1,59 | 1,47 | 0,73 | 0,11 |
3. Application
Des vis de bride de sortilège s'appellent généralement Frame Bolts en raison de leur popularité dans l'industrie du camionnage pour l'usage de l'ensemble des rails de cadre de camion. Des vis de bride de sortilège sont également utilisées sur des applications de bride de tuyau parce que la section de roulement plus grande sous les aides de tête s'assurent que la garniture est uniformément comprimée pour éliminer des fuites. La vis de bride de sortilège peut être utilisée pour n'importe quel assemblage qui emploie actuellement une vis et un joint de chapeau de sortilège pour éliminer le joint.
Le produit sérieux de machine des vis de bride de sortilège sont faits aux dimensions spécifiques à l'IFI standard d'institut industriel d'attaches -111. La tête est fabriquée avec un sortilège complètement équilibré pour empêcher la clé glissant et arrondissant du sortilège pendant l'installation ou le retrait. Les visages d'incidence sont lisses pour s'assurer que des charges de couple de représentation uniforme de tension et de cette bride de maximum sont réalisées.
4. Avantages
1. Bon service après-vente. Tout petit événement de problème sera résolu tout au plus temps rapide ;
2. Beaucoup d'années d'expérience d'exportation ;
3. La liste de caractéristiques est disponible sur votre requête
4. Accueil pour envoyer l'enquête, nous répondrons bientôt.
5. Expédition rapide avec les documents professionnels
6. Emballage fait sur commande, avec la photo avant expédition
7. De haute qualité et prix concurrentiel.
